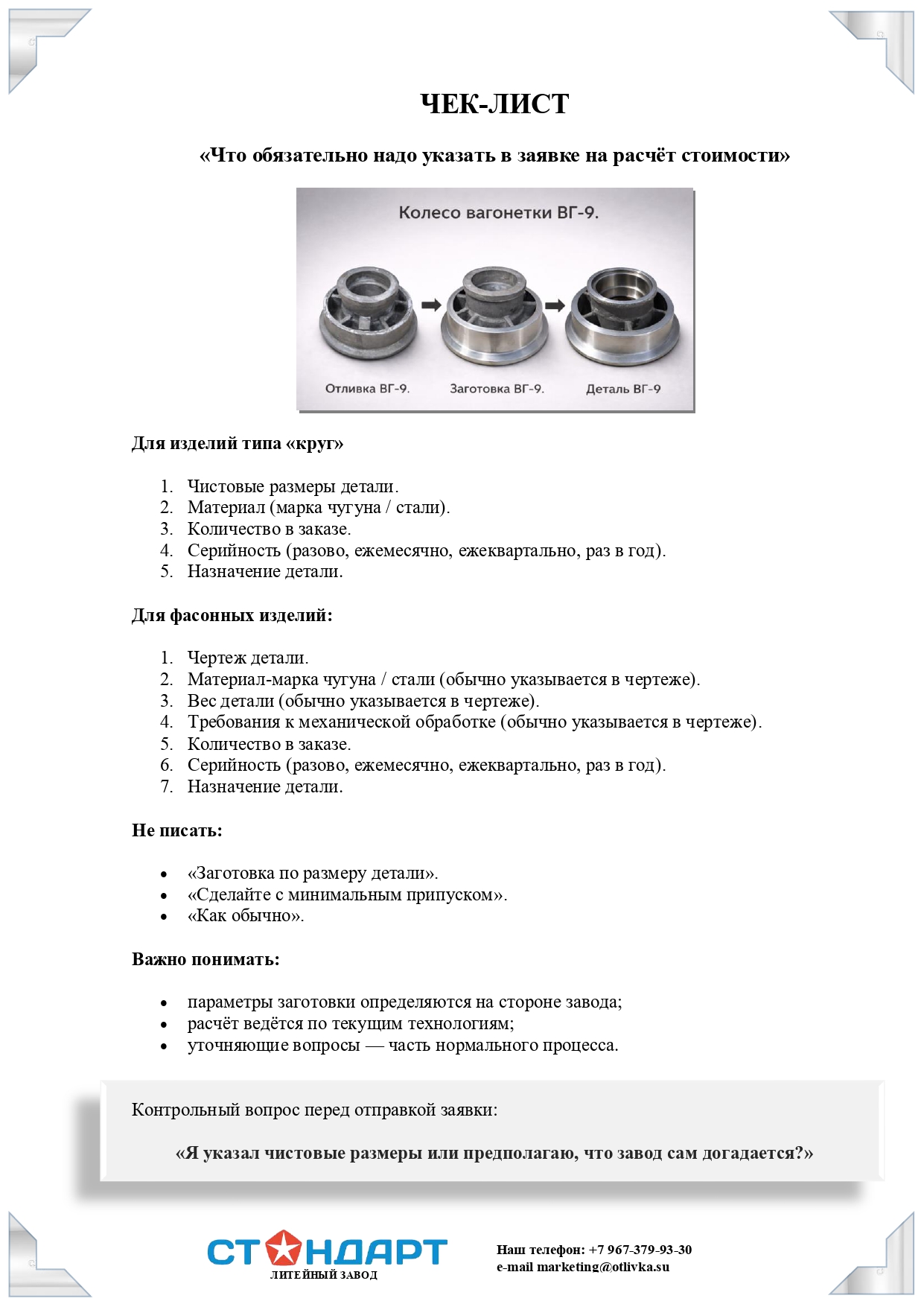

СКАЧАТЬ: Чек-лист_Что указать в заявке на расчёт заготовки типа «круг»

В заявках на чугунное литье / литье из стали, а также на поставку заготовок из чугуна и стали, часто используется формулировка «заготовка по размеру» — с указанием диаметра, длины или габарита.
Со стороны заказчика это выглядит логично: размер известен — значит, по нему и можно считать. С точки зрения литейного производства такой формулировки недостаточно для однозначного расчёта, если не уточнено, что именно означает этот размер и какие требования к будущей детали из чугуна и стали за ним стоят.
Эта статья объясняет производственную логику литейного завода и показывает, в каких случаях формулировка «по размеру» допустима, а в каких — требует обязательных уточнений.
________________________________________

Что является ключевым параметром для расчёта

Для литейного завода принципиально важно понимать: какие чистовые размеры будут у будущей детали из чугуна и стали, которую заказчик планирует изготавливать из заготовки или отливки.
Именно от чистовых размеров зависят:
• величина припусков;
• выбор технологии;
• тип оснастки;
• стабильность результата;
• экономика заказа.
Сам по себе размер чугунной или стальной заготовки не даёт этой информации, если не понятно, какой результат из неё планируется получить.
________________________________________

Почему формулировка «по размеру» создаёт двусмысленность

Когда в заявке указано, например:
«Нужна заготовка Ø130»
это может означать разные вещи:
• Ø130 — чистовой размер будущей детали;
• Ø130 — желаемый размер заготовки, заданный контрактом;
• Ø130 — ориентир без понимания припусков и технологии.
Для производства это принципиально разные ситуации, которые приводят к разным расчётным решениям.
Именно здесь чаще всего возникает расхождение ожиданий.
________________________________________

Ситуация 1. Чистовые размеры будущей детали из чугуна и стали известны

Это наиболее прозрачный и предпочтительный вариант.
Заказчик указывает:
• чистовой диаметр;
• чистовую длину;
• материал;
• при необходимости — требования к обработке.
В этом случае завод:
• определяет, стандартная это заготовка или нестандартная;
• выбирает технологию изготовления;
• закладывает припуски исходя из своих производственных возможностей.
Формулировка «заготовка по размеру» в этой ситуации не является критичной, потому что ключевая информация — чистовые размеры — зафиксирована.
________________________________________

Ситуация 2. Чистовые размеры неизвестны, но заказчик задаёт размер заготовки из чугуна и стали
Это типичная ситуация для посредников и служб снабжения, когда в контракте указан конкретный размер заготовки из чугуна и стали, а чистовые размеры будущей детали неизвестны.
В этом случае расчёт строится по другой логике.
Завод не предполагает, какие чистовые размеры понадобятся заказчику, а фиксирует технологические ограничения, заложенные в заданный размер заготовки.
Как это выглядит на практике
Если заказчик указывает:
«Нужна заготовка Ø130, чистовые размеры неизвестны»
завод сообщает:
• что для заготовки Ø130 заложен минимальный припуск 10 мм на диаметр;
• что из такой заготовки можно получить деталь не более Ø120 мм;
• что уменьшить этот припуск невозможно,
а увеличить — возможно при необходимости.
После этого:
• заказчик осознанно принимает решение;
• и берёт на себя риски, связанные с применимостью такой заготовки для своей детали.
В этом случае перерасчёта не происходит, потому что все допущения проговорены и зафиксированы заранее.
________________________________________

Логика литейного завода при расчёте заготовок из чугуна типа «круг»

Стандартные заготовки чугунного круга
Для стандартных заготовок из чугуна, изготавливаемых по постоянной модельной оснастке, применяются типовые параметры:
• диапазон диаметров: Ø50–Ø180 мм;
• шаг стандартных диаметров: 10 мм;
• минимальный припуск по диаметру: 10 мм;
• стандартные длины:
o Ø50–Ø150 → 1000 мм;
o Ø160–Ø180 → 500 мм.
Эти параметры заложены исходя из практики последующей обработки и подходят для большинства типовых деталей из чугуна.
________________________________________

Нестандартные заготовки чугунного круга

Если диаметр превышает Ø180 мм:
• постоянной модельной оснастки нет;
• используется разовая пенопластовая модель;
• меняется технология и стабильность процесса.
В этом случае:
• минимальный припуск 20 мм на диаметр;
• длина определяется не стандартом, а ограничением по весу заготовки
(не более 400 кг — ограничение по ёмкости печи).
Это другая технологическая и экономическая модель,
которую важно учитывать на этапе заявки.
________________________________________

Как на литейном заводе различают отливку, заготовку и деталь (для круга)

Для изделий типа «круг» на заводе приняты следующие определения:
• Отливка — изделие с литой поверхностью по всем сторонам
и с прибыльной частью.
• Заготовка — изделие:
o с литой поверхностью по диаметру;
o с литой поверхностью по нижнему торцу;
o с удалённой прибыльной частью
(отрезанной или сточенной на токарном станке);
o с обработанным верхним торцом.
По умолчанию круги поставляются как заготовки, а не как отливки.
________________________________________

Заготовка с предварительной механической обработкой (ПМО)

По согласованию возможна поставка заготовок с ПМО:
• выполняется черновая обработка по всем поверхностям;
• это позволяет исключить отправку изделий со скрытым браком.
При этом:
• заготовка с ПМО не является готовой деталью;
• припуски на чистовую обработку сохраняются,
но они меньше, чем у стандартной заготовки.
________________________________________

Фасонные изделия из чугуна и стали: отдельная логика

Для фасонных изделий возможны разные варианты поставки:
• отливка — с удалённой прибыльной частью и литниками, зачищенная от облоя;
• заготовка — с частично обработанными поверхностями (редкий вариант);
• деталь — с чистовыми размерами (по отдельному согласованию).
Во всех случаях для корректного расчёта ключевым параметром остаются чистовые размеры будущей детали из чугуна и стали или осознанное согласие заказчика на стандартные допущения завода.
________________________________________
Вывод
Формулировка «заготовка по размеру» сама по себе не является ошибкой, но требует уточнения контекста. Если чистовые размеры известны — их необходимо указывать.
Если они неизвестны, но заготовка заказывается строго определённого размера —
завод обязан зафиксировать:
• минимальные припуски;
• возможный чистовой результат;
• границы ответственности сторон.
Именно такая логика позволяет избежать перерасчётов и управлять ожиданиями ещё на этапе заявки.
